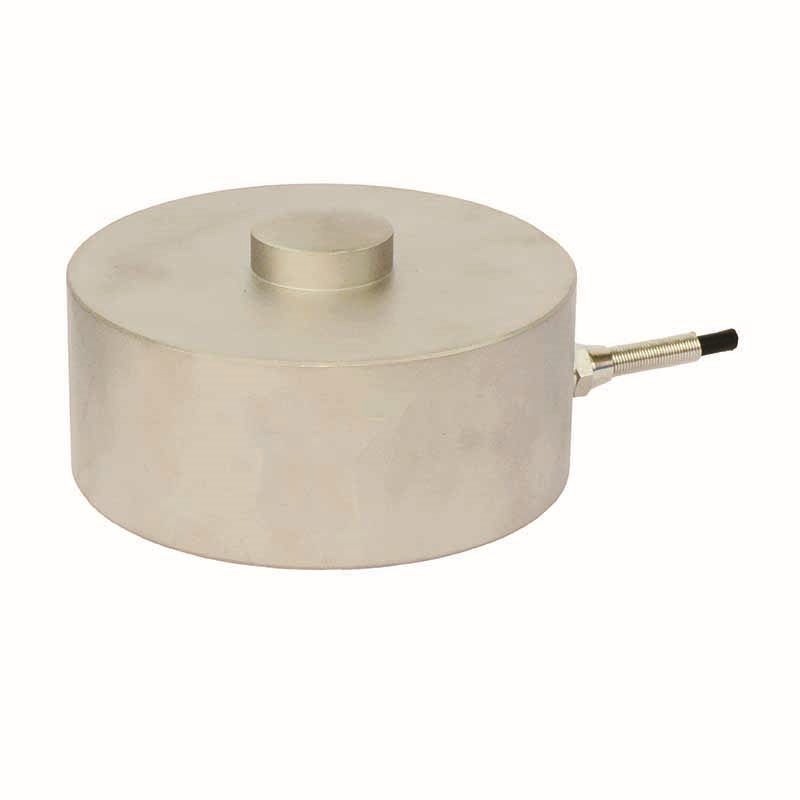

ADL204
| 轮辐式称重传感器 | ||
产品型号：ADL204 是采用进口电阻应变片高温固化于金属表面，精密补偿技术设计生产的高精度、高稳定性、应变式称重传感器，用于一些通用型及民用性产品的压力测量与控制 | ||
产品特点 Ø本产品采用合金钢或者铝合金材质制造。胶密封处理，结构简单， 性能可靠，互换性良好，适用于多种工作环境。 产品应用 Ø该产品适用于工业过程力的控制及配料控制系统等其它电子称重设备。 Ø广泛应用于静态称重和动态低频测量 Ø工业自动化设备测力 | ||
受力方向
| ||
技术参数 | Specifications | |
| 规格参数 | Specifications | 技术指标/technique |
| 量程 | Capacity | 0.1 ~30t |
| 综合误差 | Comprehensive error | ±0.03%F.S |
| 精度等级 | Precision | C2、C3 |
| 灵敏度 | Rated Output | 2.0±0.01mV/V |
| 零点输出 | Zero Balance | ±1.5%F.S |
| 非线性 | non Linearity | ±0.03%F.S |
| 滞后 | Hysteresis | ±0.03%F.S |
| 重复性 | Repeatability | ±0.03%F.S |
| 蠕变 | Creep | ±0.023 & ±0.016% FS/30min |
| 温度灵敏度漂移 | Temp Effect On Output | ±0.017 & ±0.011% FS/10℃ |
| 零点温度漂移 | Temp Effect On Zero | ±0.029 & ±0.019% FS/10℃ |
| 输入阻抗 | Input Impedance | 700±10Ω |
| 输出阻抗 | Output Impedance | 700±5Ω |
| 绝缘电阻 | nsulation | ≥5000MΩ/100V |
| 推荐激励电压 | Recommended Excitation | 10-15V(DC) |
| 温度补偿范围 | Compensated Temp Range | -10-60℃ |
| 工作温度范围 | Operation Temp Range | -20-60℃ |
| 安全过载 | Safe Overload | 150%F.S |
| 极限过载 | Ultimate Overload | 200%F.S |
| 电缆线尺寸 | Cable Size | Ø5x5000mm |
| 防护等级 | Defend grade | IP66&IP68 |

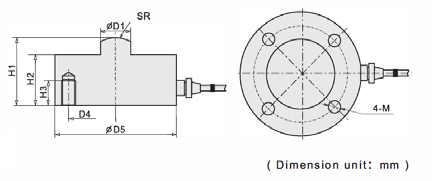

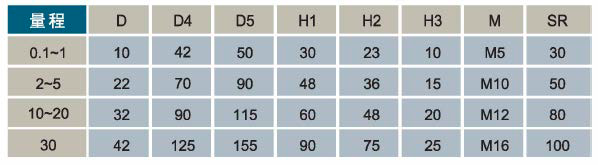

产品尺寸
| ||

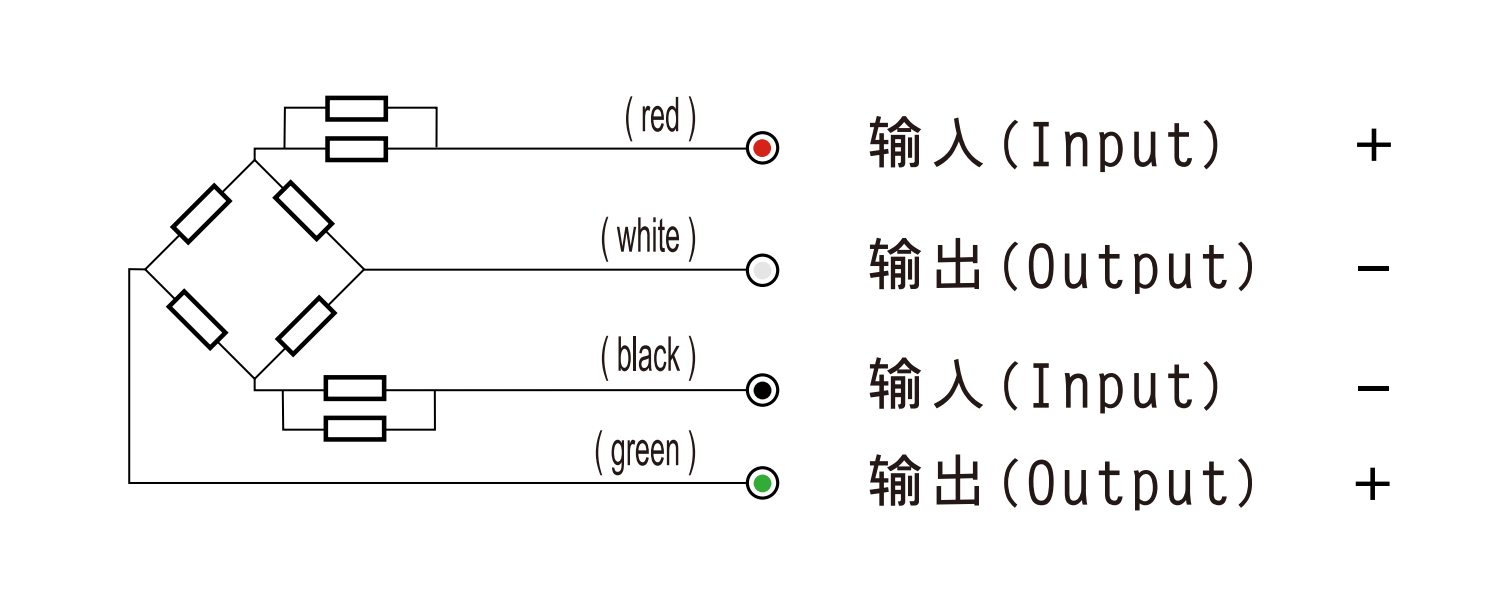

接线方式
| ||
